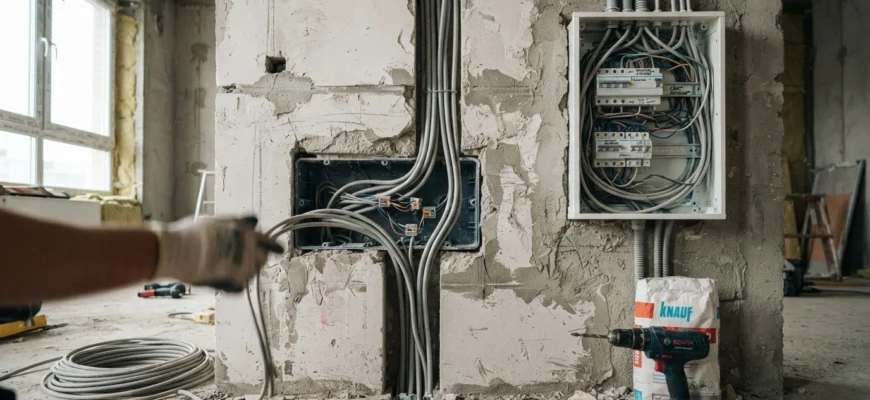

Электропроводка в квартире: штробы, щиток и ошибки монтажа

Электропроводку в квартире переделывают не потому, что она старая, а потому что её один раз сделали без схемы и с запасом «на авось». Штробы прорубают не там, щиток собирают без учёта нагрузки, а до распаячных коробок потом не добраться — они спрятаны под гипсокартоном. Разберём, как сделать проводку так, чтобы к ней не пришлось возвращаться.

Содержание

Как устроена электропроводка в квартире и когда её пора менять
Схема электропроводки в квартире: как составить самому
Электрический щиток квартирный: устройство и подбор автоматов
Штробление стен под проводку: инструмент и правила
Распаячные коробки: где ставить и как соединять провода
Замена электропроводки в квартире: этапы работ
Частые ошибки электромонтажа и чем они грозят
Чек-лист перед тем, как закрыть проводку под отделку
Частые вопросы
Источники

Как устроена электропроводка в квартире и когда её пора менять

Электропроводка в квартире — это не просто провода в стенах. Это система из четырёх частей: электрический щиток с автоматами, магистральные линии от щитка к комнатам, распаячные коробки, где линии разветвляются, и конечные точки — розетки, выключатели, выводы под светильники. Каждая часть работает на свою задачу, и ошибка в любой из них обесточивает не одну розетку, а целую группу.

Замена электропроводки нужна не по возрасту квартиры, а по состоянию системы. Три признака, что пора менять целиком: алюминиевые провода, оплавленные или потемневшие розетки, частые выбивания автоматов без видимой причины. Алюминий со временем становится хрупким в местах изгибов и окисляется в контактах. Оплавленная розетка — след перегрева, который уже был. Автомат, который срабатывает без перегрузки, — сигнал о повреждении изоляции или плохом контакте где-то в линии.

Точечный ремонт оправдан, когда проблема локализована: заменить одну розетку, переложить кабель в одной комнате, добавить отдельную линию под новую технику. Полная замена нужна, когда алюминий проложен по всей квартире или старая схема не разделяет мощных потребителей. Срок службы медной проводки с изоляцией из ПВХ — 40 лет и больше, алюминиевой — 20–25 лет, и это при нормальной нагрузке. Если квартире больше тридцати лет и проводку не трогали — она уже отработала свой ресурс.

Схема электропроводки в квартире: как составить самому

Схема электропроводки нужна до штробления, а не после. По ней прокладывают трассы, подбирают сечение провода и номинал автомата на каждую линию. Без схемы монтажник штробит «на глаз», и через год вы не помните, где проходит кабель, чтобы повесить полку.

Начните с плана квартиры. Нанесите все розетки, выключатели, выводы под светильники и места установки мощной техники: плита, духовой шкаф, стиральная машина, кондиционер. Затем разделите точки на группы. Розетки жилых комнат — одна группа на комнату. Освещение — отдельная группа, чтобы при ремонте люстры не обесточивать всю квартиру. Мощные потребители — каждый на своей линии: варочная панель, духовка, стиральная машина, посудомоечная машина.

На схеме укажите для каждой линии сечение провода и номинал автомата. Розеточная линия жилой комнаты — кабель 3×2,5 мм² и автомат 16 А. Освещение — 3×1,5 мм² и автомат 10 А. Варочная панель — 3×6 мм² и автомат 32 А. Эти пары нельзя менять местами: автомат защищает провод, а не технику, и его номинал подбирается под сечение, а не под мощность прибора.

Схема — это не формальность для электрика, а ваша страховка от штробления вслепую и будущих ремонтов с угадыванием трасс.

Электрический щиток квартирный: устройство и подбор автоматов

Электрический щиток собирают из трёх типов устройств. Вводной автомат отключает всю квартиру и защищает от перегрузки на вводе. УЗО или дифавтоматы защищают человека от утечки тока — того самого удара при касании повреждённого прибора. Групповые автоматы защищают каждую линию отдельно: розетки комнат, освещение, кухню, санузел.

Принцип подбора простой: номинал автомата должен быть не больше допустимого тока для сечения провода. Для медного кабеля 1,5 мм² — автомат 10 А, для 2,5 мм² — 16 А, для 4 мм² — 25 А, для 6 мм² — 32 А. Если поставить автомат на 25 А на линию с проводом 2,5 мм², провод будет греться быстрее, чем сработает защита. Изоляция плавится, а автомат молчит — это и есть пожарная ситуация.

Розеточные группы разделяют по комнатам не ради удобства, а ради диагностики. Если вся кухня и обе комнаты висят на одном автомате, при коротком замыкании в одной розетке вы останетесь без света везде и будете искать неисправность по всей квартире. Разделение по комнатам сужает поиск до одной линии. На линии санузла и кухни обязательно ставят УЗО с током утечки 30 мА — эти зоны влажные, и риск поражения током выше.

Линия	Сечение провода	Номинал автомата	УЗО
Розетки жилой комнаты	3×2,5 мм²	16 А	не обязательно
Освещение	3×1,5 мм²	10 А	не обязательно
Кухня (розетки)	3×2,5 мм²	16 А	30 мА
Санузел	3×2,5 мм²	16 А	30 мА
Варочная панель	3×6 мм²	32 А	не обязательно
Стиральная машина	3×2,5 мм²	16 А	30 мА

Штробление стен под проводку: инструмент и правила

Штроба — это канал в стене, по которому прокладывают кабель. Её делают штроборезом с двумя алмазными дисками: он прорезает две параллельные борозды, середина выбивается перфоратором. Болгарка с одним диском тоже подходит, но пыли будет больше, а края канала — рваные. Под подрозетники и распаячные коробки используют перфоратор с коронкой нужного диаметра.

Трассу штробы ведут только горизонтально и вертикально. Никаких диагоналей, даже если так короче. Горизонтальные участки — на расстоянии 15–20 см от потолка или пола, вертикальные — строго перпендикулярно. Это правило из ПУЭ, и оно не про эстетику: по диагональной трассе невозможно предсказать, где проходит кабель, когда через год вы захотите повесить полку или картину.

Штробить запрещено несущие стены и панельные швы — это ослабляет конструкцию. Нельзя штробить в зоне газовых труб: расстояние до них — не менее 40 см. В панельных домах горизонтальные штробы в несущих стенах не делают вообще, кабель прокладывают в пустотах плит или под стяжкой. Нарушение этих правил — не штраф, а реальный риск: глубокая горизонтальная штроба в несущей стене панельного дома снижает её несущую способность.

Штробите только по схеме, а не по наитию.
Трасса — только горизонтально и вертикально.
Не штробите несущие стены и панельные швы.
От газовых труб держитесь не ближе 40 см.

Распаячные коробки: где ставить и как соединять провода

Распаячная коробка — это точка, где магистральный кабель разветвляется на линии к розеткам и выключателям. Её ставят по одной на комнату или зону: кухня, санузел, каждая жилая комната. Внутри коробки провода соединяют между собой, и именно здесь чаще всего возникают неисправности — окисление контакта, ослабление соединения, обрыв.

Коробка должна оставаться доступной после отделки. Её закрывают крышкой вровень со стеной, а не заштукатуривают наглухо. Если соединение внутри окислится или ослабнет, вы должны добраться до него, не вскрывая стену.

Замурованная коробка — это гарантированное вскрытие отделки при первой же неисправности на линии.

Провода в коробке соединяют клеммниками, сжимами или опрессовкой. Скрутка без фиксации — худший вариант: медь окисляется, контакт греется, соединение деградирует годами. Клеммники WAGO с рычажком — быстрый и надёжный способ для медных проводов. Опрессовка гильзой — для соединений, которые больше никогда не будут разбирать. Каждый провод в коробке маркируют биркой или цветной изолентой: через год вы не вспомните, какой из шести белых проводов идёт на розетку, а какой — на выключатель.

Замена электропроводки в квартире: этапы работ

Замена электропроводки идёт по порядку, и перескакивать этапы нельзя. Сначала демонтируют старую проводку: снимают розетки и выключатели, вытягивают старые провода из каналов. Если старый кабель замурован наглухо и не вытягивается, его оставляют в стене, но отключают от щитка с обеих сторон. Затем штробят стены по новой схеме, прокладывают кабель, собирают щиток и прозванивают линии.

До начала работ подготовьте схему с сечениями и номиналами, расчёт материала с запасом 10–15 % на подрезку, доступ к стенам и потолку. Мебель выносят или сдвигают в центр комнаты и накрывают плёнкой — штробление даёт много пыли, даже со строительным пылесосом.

Паузу для проверки делают после прокладки кабеля и сборки щитка, но до штукатурки. В этот момент прозванивают каждую линию тестером: проверяют целостность жил, отсутствие короткого замыкания, правильность подключения к автоматам. Прозвонка тестером — это не «лампочка загорелась». Тестер показывает сопротивление изоляции и целостность каждой жилы отдельно, а лампочка — только то, что фаза и ноль где-то замкнулись через нагрузку.

Демонтаж старой проводки и отключение её от щитка.
Штробление стен по новой схеме.
Прокладка кабеля и установка подрозетников.
Сборка электрического щитка.
Прозвонка всех линий тестером.
Закрытие штроб штукатуркой.

Частые ошибки электромонтажа и чем они грозят

Занижение сечения провода — самая дорогая ошибка. На линию, где стоит стиральная машина и сушилка, кладут кабель 1,5 мм² вместо 2,5 мм². При одновременной работе приборов провод греется, изоляция плавится, а автомат на 16 А не срабатывает — ток ещё в пределах его номинала. Результат — оплавленная изоляция внутри стены и риск короткого замыкания.

Скрутка вместо клеммного соединения в распаячной коробке — вторая по частоте ошибка. Медная скрутка без фиксации окисляется в месте контакта, сопротивление растёт, соединение греется. Внешне всё работает, но через несколько лет контакт деградирует настолько, что линия начинает искрить под нагрузкой.

Одна линия на всю кухню — ошибка планирования. Варочная панель, духовка, чайник и микроволновка на одном автомате 16 А — это гарантированное выбивание при одновременном включении. Кухню разводят минимум на три линии: варочная панель, духовка, розетки.

Штробление без схемы «на глаз» — ошибка с отложенным последствием: при следующем ремонте вы не знаете, где проходит кабель, и рискуете попасть в него перфоратором.

Ошибка в проводке редко «стреляет» сразу — она копится годами и вскрывается в момент максимальной нагрузки на линию.

Чек-лист перед тем, как закрыть проводку под отделку

Перед штукатуркой штроб и финишной отделкой проверьте четыре вещи. Каждая занимает минуты, но экономит дни ремонта, если что-то не так.

Прозвоните каждую линию тестером: целостность жил, отсутствие короткого замыкания, сопротивление изоляции.
Сфотографируйте трассы проводки до штукатурки с привязкой к углам и проёмам — при следующем ремонте фото покажет, где сверлить можно, а где нет.
Сверьте автоматы в щитке со схемой: каждая линия должна быть подключена к своему автомату с правильным номиналом.
Убедитесь, что распаячные коробки останутся доступными после отделки — крышки вровень со стеной, а не под слоем штукатурки.

Если все четыре пункта выполнены, проводку можно закрывать. Дальше — отделка, и к электрике вы вернётесь только когда захотите добавить новую линию, а не когда придётся вскрывать стену в поисках неисправности.

Читайте также

Частые вопросы

Можно ли штробить несущую стену в панельном доме?

Горизонтальные штробы в несущих стенах панельных домов запрещены — они ослабляют конструкцию. Вертикальные штробы глубиной до 20 мм допустимы, но лучше прокладывать кабель в пустотах плит или под стяжкой. В монолитных домах ограничений меньше, но несущие колонны и ригели не штробят.

Какой кабель использовать для проводки в квартире?

Для жилых помещений используют медный кабель ВВГнг-LS с индексом «нг» — не распространяющий горение, и «LS» — с пониженным дымовыделением. Сечение подбирают под линию: 1,5 мм² для освещения, 2,5 мм² для розеток, 4–6 мм² для мощных потребителей.

Сколько розеток должно быть в комнате?

Ориентир — одна розетка на 4–5 м² площади комнаты, но не меньше трёх на комнату. В кухне — не меньше четырёх над рабочей поверхностью плюс отдельные выводы под технику. Лучше поставить на две розетки больше, чем потом тянуть удлинители через всю комнату.
