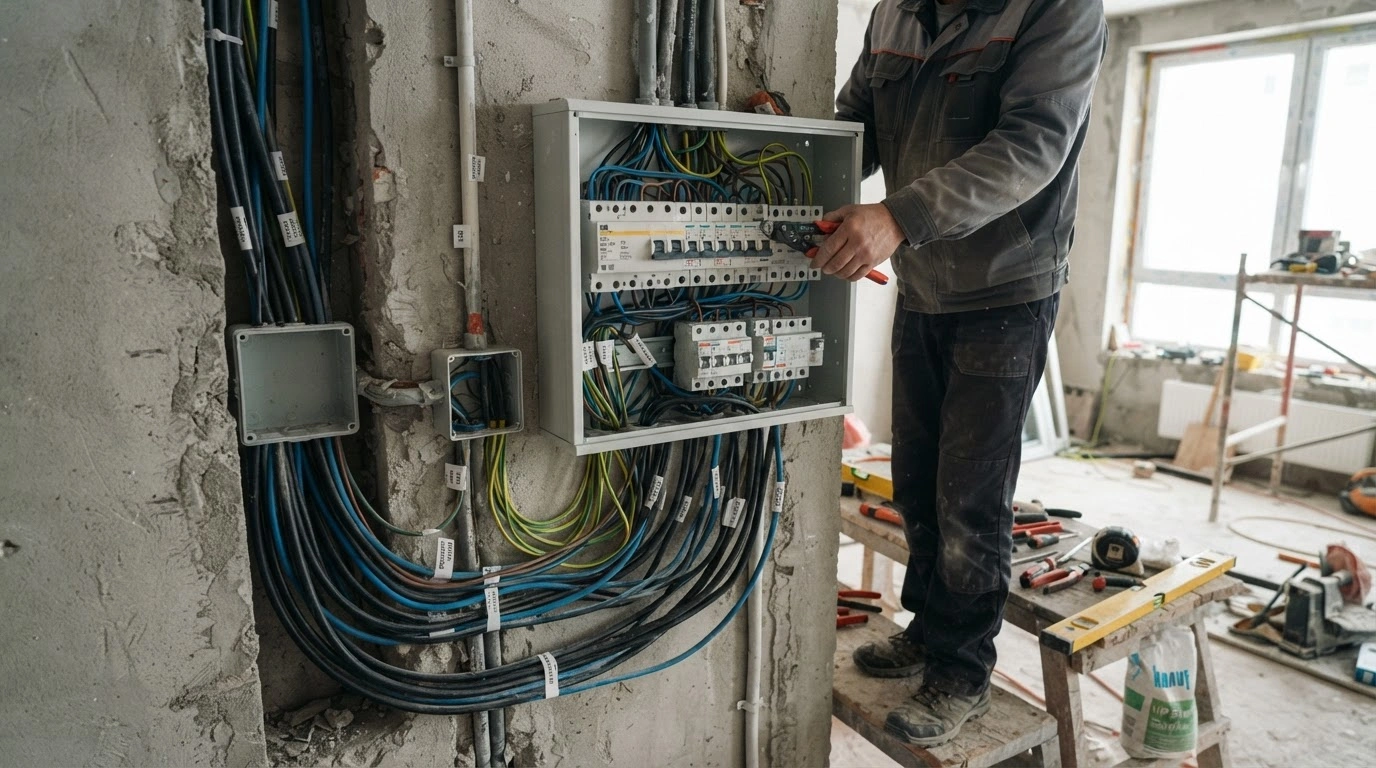

УЗО в щитке: куда ставить, какой ток утечки и как подключить

УЗО в щитке ставят либо на весь дом, либо на отдельную группу — от этого зависит, какой ток утечки выбрать: 30 мА для розеток и ванной, 100–300 мА для противопожарной защиты на вводе. Разбираем, куда его монтировать относительно автомата и как подключить, чтобы оно не отключалось зря и действительно защищало.

Содержание

Что такое УЗО и зачем оно в щитке
Где ставить УЗО в щитке
Какой ток утечки выбрать для УЗО
Для защиты человека
Для противопожарной защиты
Как согласовать УЗО с номиналом автомата
Как подключить УЗО в щитке
УЗО на 380 В в щитке: отличия для трёхфазного ввода
Частые ошибки при установке УЗО в щитке
Как проверить, что УЗО работает
Итог: как выбрать и расставить УЗО в щитке
Частые вопросы
Можно ли ставить одно УЗО на весь щиток?
Чем УЗО отличается от дифавтомата?
Нужно ли заземление для работы УЗО?
Источники

Что такое УЗО и зачем оно в щитке

УЗО — это устройство защитного отключения. Оно отключает линию, когда ток уходит не по проводам, а через повреждённую изоляцию или тело человека. Автоматический выключатель при этом молчит: для него такая утечка — слишком маленький ток, чтобы сработать.

Автомат защищает проводку от перегрузки и короткого замыкания. УЗО защищает человека от поражения током. Это разные задачи, и один прибор не заменяет другой. Если в стиральной машине пробило изоляцию и корпус оказался под напряжением, автомат продолжит работать — ток утечки в 30 миллиампер для него незаметен. УЗО этот ток фиксирует и отключает линию за доли секунды.

УЗО не защищает от перегрузки — рядом с ним всегда должен стоять отдельный автоматический выключатель.

Поэтому в щитке УЗО и автомат работают в паре. Автомат отключает линию при аварийных токах, УЗО — при утечке на землю. Один без другого оставляет дыру в защите.

Где ставить УЗО в щитке

Есть два варианта: общее УЗО на весь щиток или отдельные УЗО на каждую группу. Выбор зависит от того, что для вас важнее — простота или удобство эксплуатации.

Общее УЗО на вводе защищает все линии сразу. Минус — при утечке в одной розетке обесточивается вся квартира. Искать, где именно пробой, придётся в темноте. Такой вариант оправдан для маленьких щитков с двумя-тремя группами.

УЗО на отдельные группы удобнее: утечка в ванной отключит только ванную, а свет и розетки в комнатах продолжат работать. Это дороже — приборов нужно несколько, но при аварии вы сразу видите, какая линия виновата.

Порядок в щитке такой: вводной автомат, затем противопожарное УЗО на входе, дальше групповые автоматы, каждый со своим УЗО.

Точную схему расположения уточняйте по действующим нормативным документам перед монтажом — требования периодически обновляются.

Какой ток утечки выбрать для УЗО

Ток утечки — это порог, при котором УЗО отключает линию. Для защиты человека и для противопожарной защиты пороги разные, поэтому сначала определите, какую задачу решает прибор.

Для защиты человека

Для розеток жилых комнат и кухни ставят УЗО с током утечки 30 мА. Это стандарт для групп, где человек может коснуться неисправного прибора. В ванной и других влажных помещениях порог жёстче — 10 мА: мокрые руки снижают сопротивление кожи, и даже небольшой ток опасен.

Чем ниже ток утечки, тем быстрее УЗО срабатывает при касании. Поэтому для ванной выбирают 10 мА, а не 30 мА — разница в миллиамперах здесь решает, получит человек удар или нет.

Для противопожарной защиты

На вводе всего дома или квартиры ставят УЗО с током утечки 100–300 мА. Оно не защищает человека от поражения — для этого порог слишком высокий. Его задача — отключить линию при медленном разрушении изоляции, которое может привести к пожару.

Такое УЗО работает как вторая ступень поверх групповых. Если групповое УЗО на 30 мА не сработало или его нет, вводное на 100–300 мА отключит линию при серьёзной утечке.

Группа	Назначение УЗО	Типовой ток утечки
Ванная, душевая	Защита человека	10 мА
Розетки жилых комнат, кухня	Защита человека	30 мА
Освещение	Защита человека	30 мА
Ввод на дом/квартиру	Противопожарная защита	100–300 мА

Как согласовать УЗО с номиналом автомата

Номинал УЗО по току должен быть равен или выше номинала автомата в той же группе. Если автомат на 16 А, УЗО ставят на 25 А или 40 А — но не на 10 А.

Если поставить УЗО с меньшим номиналом, чем автомат, при перегрузке УЗО будет отключаться раньше автомата. Это не опасно, но неудобно: прибор рассчитан на меньший ток и будет срабатывать без причины.

Селективность определяет порядок срабатывания: сначала отключается групповое УЗО, и только если оно не сработало — вводное. Для этого вводное УЗО должно иметь больший ток утечки и задержку по времени. Без селективности при утечке в одной группе может отключиться весь щиток.

Дифавтомат объединяет УЗО и автоматический выключатель в одном корпусе. Он удобнее, когда в щитке мало места: один прибор вместо двух. Но при срабатывании сложнее понять, что именно случилось — утечка или перегрузка.

Как подключить УЗО в щитке

Через УЗО проходят только фаза и рабочий ноль защищаемой группы. Заземляющий проводник идёт мимо прибора — напрямую на шину заземления.

Если пропустить заземление через УЗО, прибор будет ложно срабатывать.

Ноль разных групп нельзя объединять после УЗО. Каждая группа должна иметь свой нулевой провод от выхода УЗО до нагрузки. Если соединить нули двух групп, УЗО будет срабатывать ложно или не сработает вовсе.

Порядок монтажа:

Установите УЗО на DIN-рейку в щитке.
Подключите входные клеммы: фазу и ноль от автомата.
Подключите выходные клеммы: фазу и ноль на защищаемую группу.
Заземляющий проводник подключите напрямую к шине заземления, минуя УЗО.
Протяните все контакты отвёрткой.
Подайте напряжение и нажмите кнопку «Тест».

После подачи напряжения обязательно проверьте прибор кнопкой «Тест» — до того, как начнёте пользоваться группой.

УЗО на 380 В в щитке: отличия для трёхфазного ввода

Для трёхфазного ввода нужно четырёхполюсное УЗО. Через него проходят все три фазы и рабочий ноль. Однофазное УЗО на 220 В для трёхфазной линии не подходит — оно просто не рассчитано на такое подключение.

Четырёхполюсное УЗО ставят сразу после вводного автомата, до распределения по фазам. Ток утечки для вводного трёхфазного УЗО выбирают как для противопожарной защиты — 100–300 мА. Групповые однофазные УЗО на 30 мА ставят уже после распределения по фазам.

Частые ошибки при установке УЗО в щитке

Объединение нулей разных групп после УЗО — самая частая ошибка. Прибор начинает ложно срабатывать или перестаёт защищать. Каждая группа должна иметь свой нулевой провод от выхода УЗО до нагрузки.

Заземляющий проводник, пропущенный через УЗО вместе с рабочим нулём, тоже вызывает ложные срабатывания. Заземление идёт напрямую на шину, минуя прибор.

УЗО с номиналом меньше автомата в той же группе будет отключаться при перегрузке раньше автомата. Это не опасно, но создаёт неудобства.

Отсутствие заземления в розеточной группе снижает эффективность УЗО. Прибор сработает при утечке на корпус, но без заземления корпус останется под напряжением до момента отключения.

Пропущенная проверка кнопкой «Тест» после монтажа — ошибка, из-за которой неисправное УЗО может стоять в щитке месяцами. Проверка занимает минуту, но её часто забывают.

Как проверить, что УЗО работает

Проверка занимает меньше минуты. Нажмите кнопку «Тест» на корпусе УЗО — прибор должен немедленно отключиться. Если этого не произошло, УЗО неисправно и подлежит замене.

Проверяйте УЗО раз в месяц. Это рекомендация производителей, и она не требует вызова электрика — кнопка «Тест» для того и сделана.

Если УЗО не отключается при нажатии кнопки «Тест», не пытайтесь разбирать прибор. Вызовите электрика: неисправное УЗО не защищает, а создаёт иллюзию защиты.

Итог: как выбрать и расставить УЗО в щитке

Общее УЗО на вводе плюс групповые УЗО на розетки и ванную дают двухступенчатую защиту. Номинал УЗО подбирайте по назначению группы: 10 мА для ванной, 30 мА для розеток, 100–300 мА для ввода. После монтажа обязательно проверьте прибор кнопкой «Тест».

Читайте также

Частые вопросы

Можно ли ставить одно УЗО на весь щиток?

Можно, если групп немного и вы готовы к полному обесточиванию при утечке в одной линии. Для квартиры с ванной, кухней и несколькими комнатами удобнее групповые УЗО.

Чем УЗО отличается от дифавтомата?

Дифавтомат объединяет УЗО и автоматический выключатель в одном корпусе. УЗО защищает только от утечки тока, автомат — только от перегрузки и КЗ. Дифавтомат делает и то и другое.

Нужно ли заземление для работы УЗО?

УЗО сработает и без заземления — оно фиксирует разницу токов между фазой и нулём. Но без заземления корпус неисправного прибора останется под напряжением до момента отключения, поэтому заземление обязательно для безопасности.
