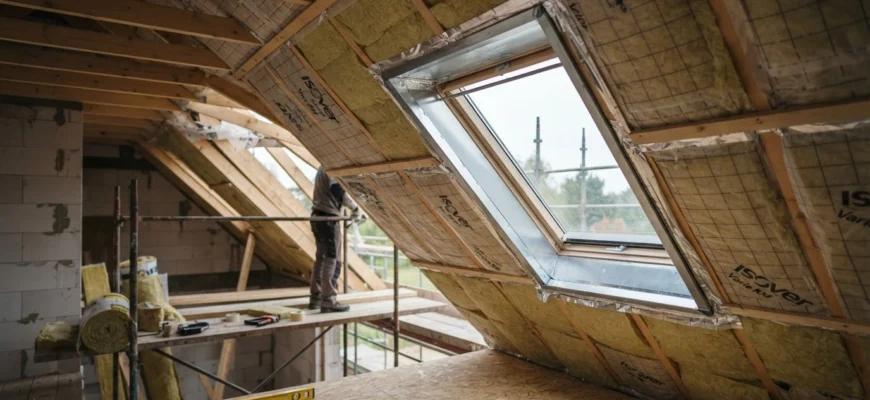

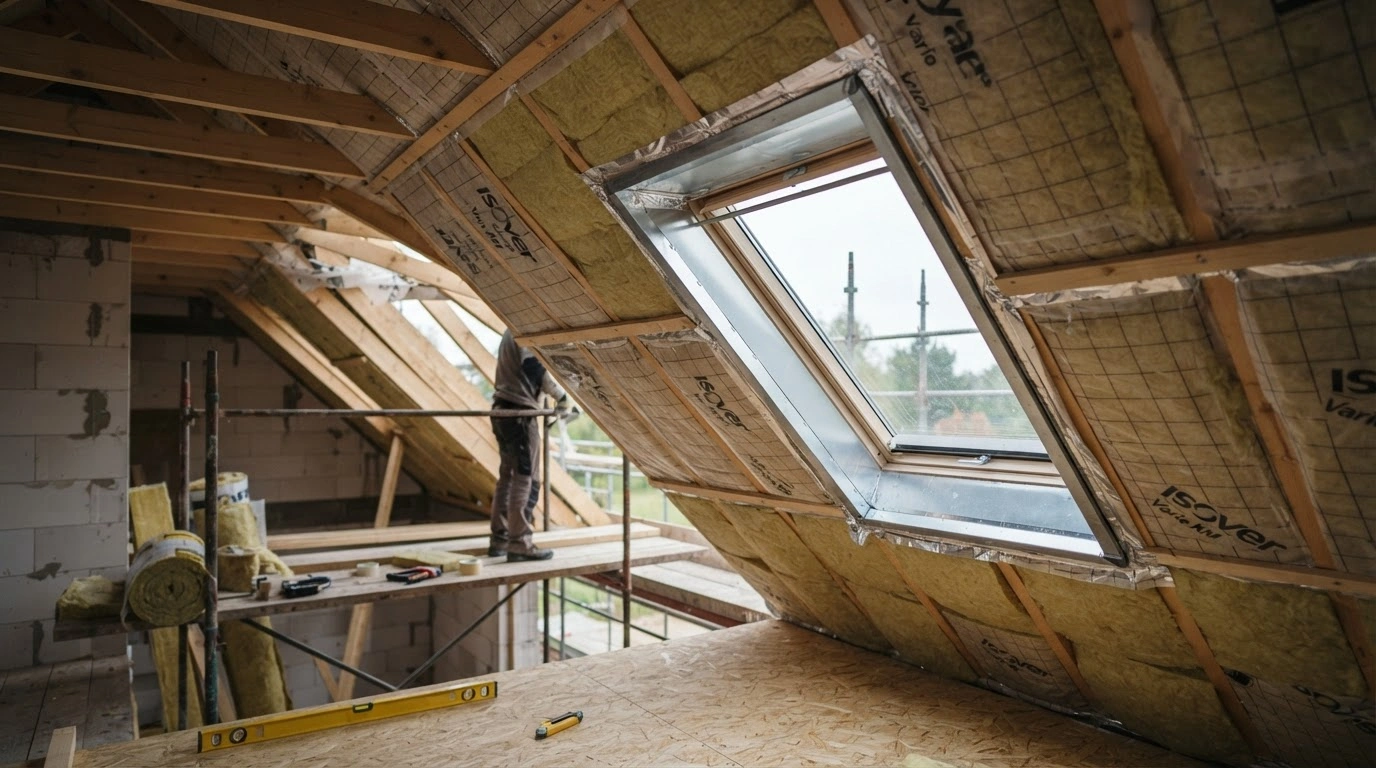

Мансарда: пирог утепления, пароизоляция и мансардные окна

Мансарда становится тёплым этажом, а не холодным чердаком, только при правильном пироге утепления: утеплитель между стропил, пароизоляция изнутри, гидроветрозащита снаружи и вентиляционный зазор под кровлей. Перепутанные стороны плёнок или заклеенный вентзазор — и утеплитель отсыревает за один отопительный сезон. Разбираем, из чего состоит пирог, куда ставить окна и на чём чаще всего ошибаются.

Что такое мансарда и чем она отличается от обычного этажа

Мансарда — это жилое помещение в чердачном пространстве, которое образуют скаты крыши. В отличие от полноценного этажа, у мансарды нет вертикальных наружных стен: их роль выполняет кровля. Поэтому потолок в мансарде скошенный, а полезная площадь меньше, чем у этажа с той же площадью застройки.

Стропильная система мансарды — это одновременно и каркас крыши, и каркас стен. Утеплитель укладывают между стропилами, а не в отдельные стеновые панели. Отсюда главное требование: пирог утепления мансарды должен работать как единая конструкция, где каждый слой защищает соседний.

Кровля и окна — главные зоны теплопотерь в мансарде. Через скат крыши уходит больше тепла, чем через любую стену, потому что площадь кровли больше площади фасада, а снег и ветер охлаждают её сильнее. Мансардное окно — это разрыв в теплоконтуре, и именно в его примыканиях чаще всего появляются мостики холода.

Из каких слоёв состоит пирог утепления мансардной крыши

Пирог утепления мансардной крыши — это семь слоёв, которые идут от помещения к кровле в строгом порядке. Переставить слои местами нельзя: каждый выполняет свою функцию и защищает следующий.

Порядок слоёв изнутри наружу:

1. Внутренняя отделка — гипсокартон, вагонка или другой материал
2. Пароизоляционная плёнка — не пускает пар из комнаты в утеплитель
3. Утеплитель между стропилами — минеральная вата или другой материал
4. Гидроветрозащитная мембрана — не пускает влагу и ветер снаружи, выпускает пар наружу
5. Вентиляционный зазор — пространство между мембраной и обрешёткой
6. Обрешётка — основание под кровельное покрытие
7. Кровельное покрытие — металлочерепица, профнастил, мягкая кровля

Толщина утеплителя для мансарды в средней полосе России — 200–250 мм. Стандартное сечение стропил 150×50 мм не вмещает такой слой, поэтому стропила наращивают контррейкой: к нижней грани стропила крепят брусок, который увеличивает глубину ниши под утеплитель.

Пирог мансардной крыши отличается от пирога холодной кровли тем, что в холодной кровле нет пароизоляции и утеплителя — там утепляют только перекрытие. А от плоской кровли мансардный пирог отличается наличием вентиляционного зазора: в плоской кровле влага уходит через пароизоляцию и специальные аэраторы, а в скатной — через продухи у карниза и конька.

Какой утеплитель выбрать для мансарды: минвата, пеноплекс, эковата

Для мансарды с деревянными стропилами чаще всего выбирают минеральную вату. Она паропроницаема, то есть пропускает через себя пар, который всё же попал в утеплитель, и не даёт влаге накапливаться в деревянных стропилах. Минвату режут по ширине ниши между стропилами с запасом 10–20 мм и ставят враспор — без крепежа.

Экструдированный пенополистирол (пеноплекс) почти не пропускает пар. Для мансарды с деревянными стропилами это ограничение: пар из помещения, просочившийся через стыки пароизоляции, будет конденсироваться на холодной поверхности пеноплекса и стекать на стропила. Дерево начнёт гнить. Пеноплекс оправдан, только если стропильная система металлическая или если утеплитель укладывают поверх стропил сплошным слоем.

Эковату задувают в закрытый контур мансарды через отверстия в пароизоляции. Она заполняет все пустоты и щели, но требует специального оборудования и навыков. После задувки отверстия заклеивают пароизоляционным скотчем.

Толщина утеплителя влияет не только на теплопотери. Чем толще слой, тем дальше от внутренней поверхности уходит точка росы — температура, при которой пар конденсируется в воду. При тонком утеплителе точка росы оказывается внутри помещения или на внутренней поверхности пароизоляции, и на скосах появляется конденсат.

Пароизоляция и гидроветрозащита: зачем нужны обе плёнки и как не перепутать стороны

Пароизоляционная плёнка стоит изнутри, между отделкой и утеплителем. Её задача — не пустить пар из комнаты в утеплитель. Человек за сутки выдыхает около литра воды в виде пара, и весь этот пар стремится наружу через стены и кровлю. Без пароизоляции пар конденсируется в утеплителе, и минвата теряет теплоизоляционные свойства.

Гидроветрозащитная мембрана стоит снаружи, между утеплителем и вентиляционным зазором. Она не пускает в утеплитель дождь, снег и ветер, но выпускает наружу пар, который всё же попал в утеплитель. Это главное отличие: пароизоляция не пропускает пар ни в одну сторону, а гидроветрозащита пропускает его только наружу.

Сторону укладки определяют по маркировке на плёнке. У пароизоляции гладкая сторона идёт к утеплителю, шероховатая — в помещение. У гидроветрозащиты сторона с логотипом идёт наружу, к кровле.

Если перепутать стороны, плёнки работают наоборот: пароизоляция запирает пар в утеплителе, а гидроветрозащита не выпускает его наружу.

Полотна плёнок укладывают с нахлёстом 100–150 мм и проклеивают стыки специальным скотчем. Места примыкания к стенам, трубам и окнам проклеивают особенно тщательно: именно через эти узлы пар просачивается в утеплитель.

Вентиляционный зазор и вентиляция мансардной кровли

Вентиляционный зазор — это пространство 40–50 мм между гидроветрозащитной мембраной и обрешёткой. Его формирует контробрешётка: бруски, которые крепят вдоль стропил поверх мембраны.

Зазор нужен, чтобы удалять конденсат, который образуется на внутренней стороне кровельного покрытия. Металлочерепица и профнастил остывают ночью быстрее воздуха, и на их нижней стороне выпадает роса. Если зазора нет, капли стекают на гидроветрозащиту и впитываются в неё, а затем в утеплитель.

Воздух в зазоре движется от карниза к коньку. У карниза оставляют продухи — щели, через которые воздух заходит под кровлю. У конька — выходные отверстия. Тяга возникает за счёт разницы температур: тёплый воздух поднимается вверх и уносит влагу.

Закрывать вентиляционный зазор нельзя. Если засыпать его утеплителем или заклеить продухи, влага останется в пироге и утеплитель отсыреет за один сезон.

Мансардные окна: виды, расположение и монтаж

Мансардные окна бывают двух типов: наклонные, которые врезают в скат крыши, и вертикальные, которые ставят в торцевой стене. Наклонные окна дают больше света — до 40% больше, чем вертикальные той же площади, потому что ловят свет под прямым углом. Вертикальные проще монтировать и дешевле, но освещают только зону у стены.

Наклонное окно врезают между стропилами. Ширина окна должна быть на 40–60 мм меньше расстояния между стропилами, чтобы остался зазор под монтажную пену. Если окно шире, стропила подрезают и усиливают — это сложнее и дороже.

Отступы при монтаже наклонного окна: от конька — не менее 100 мм, от карниза — не менее 200 мм, от соседнего ската — не менее 300 мм. Эти отступы нужны, чтобы вокруг окна осталось место для примыкания кровельного покрытия и утеплителя.

Примыкание окна к пирогу утепления — самое слабое место. Вокруг окна укладывают утеплитель, пароизоляцию и гидроветрозащиту с особым тщанием: пароизоляцию проклеивают к раме специальным фартуком, гидроветрозащиту — отводят под кровельное покрытие. Если этого не сделать, в примыканиях появляются мостики холода, и окно промерзает по периметру.

Высота установки наклонного окна — 900–1100 мм от пола до нижней кромки. При такой высоте человек сидит у окна и видит улицу, а створку удобно открывать.

Частые ошибки при утеплении мансарды и чем они грозят

Перепутанные стороны пароизоляции и гидроветрозащиты — самая частая ошибка. Пароизоляция, уложенная шероховатой стороной к утеплителю, запирает пар в минвате. Гидроветрозащита, уложенная логотипом внутрь, не выпускает пар наружу. Результат один: утеплитель отсыревает, теплопотери растут, на скосах появляется плесень.

Зазоры и непроклеенные стыки плёнок — вторая ошибка. Пар просачивается через щели в пароизоляции и конденсируется в утеплителе. Один незаклеенный стык шириной 5 мм пропускает столько же пара, сколько квадратный метр целой плёнки.

Утеплитель, поставленный враспор без зазора до гидроветрозащиты, перекрывает вентиляционный зазор. Влага из утеплителя не уходит, а накапливается. Минвата должна отстоять от мембраны на 10–20 мм.

Закрытый или засыпанный вентиляционный зазор — четвёртая ошибка. Если продухи у карниза заклеены или зазор забит утеплителем, воздух не движется, и конденсат остаётся в пироге.

Как проверить, что пирог мансарды сделан правильно

Проверять пирог нужно до зашивки отделкой, пока все слои видны. После зашивки гипсокартоном исправить ошибку можно только разобрав конструкцию.

Чек-лист для самопроверки:

• Пароизоляция лежит гладкой стороной к утеплителю, все стыки проклеены скотчем
• Гидроветрозащита лежит логотипом наружу, нахлёст полотен 100–150 мм
• Между утеплителем и гидроветрозащитой есть зазор 10–20 мм
• Вентиляционный зазор 40–50 мм не засыпан, продухи у карниза и конька открыты

Первый признак проблемы в отопительный сезон — конденсат на мансардных окнах и мокрые пятна на скосах.

Если окна запотевают, а на отделке появляются тёмные пятна, пирог работает неправильно: пар не уходит, а конденсируется внутри.

Читайте также

• Утепление пола: пирог, материалы и пароизоляция
• Каркасный дом своими руками: пирог стены, узлы, ошибки
• Баня своими руками: фундамент, стены, печь, вентиляция

Частые вопросы

Можно ли утеплить мансарду пеноплексом?

Можно, если стропильная система металлическая или если пеноплекс укладывают поверх стропил сплошным слоем. Для деревянных стропил пеноплекс не подходит: он почти не пропускает пар, и влага конденсируется на его холодной поверхности, стекая на дерево.

Что будет, если не ставить пароизоляцию?

Пар из помещения будет конденсироваться в утеплителе. Минвата наберёт влагу и потеряет теплоизоляционные свойства. На скосах появится плесень, а деревянные стропила начнут гнить.

Зачем нужен вентиляционный зазор, если есть гидроветрозащита?

Гидроветрозащита не убирает конденсат, который образуется на внутренней стороне кровельного покрытия. Этот конденсат стекает на мембрану и впитывается в неё. Вентиляционный зазор нужен, чтобы воздух уносил эту влагу наружу.
