Система отопления в частном доме: схемы разводки и расчёт

Систему отопления в частном доме разводят по одной из трёх схем — однотрубной, двухтрубной или коллекторной. Выбор схемы и расчёт мощности котла зависят от площади дома, числа этажей и материала стен: шаблонных решений здесь нет, считать эти параметры нужно для каждого дома отдельно.

Какие бывают системы отопления частного дома

Система отопления частного дома — это замкнутый контур, по которому теплоноситель переносит тепло от котла к радиаторам. В большинстве российских домов используют водяное отопление: вода или антифриз нагреваются в котле, прокачиваются по трубам и отдают тепло через радиаторы. Дальше статья разбирает именно водяные системы и их схемы разводки.

Кроме водяного, есть электрическое и воздушное отопление. Электрическое — это конвекторы, тёплые полы или электрокотёл. Его рассматривают как основной вариант, когда нет магистрального газа, а дом небольшой и хорошо утеплён. Воздушное отопление подаёт нагретый воздух по каналам; в частном жилье оно встречается реже из-за сложности монтажа и необходимости отдельного помещения под оборудование.

Теплоноситель в водяной системе — вода или антифриз на основе пропиленгликоля. Воду выбирают для домов, где отопление работает постоянно и нет риска замерзания. Антифриз нужен, если дом периодически остаётся без отопления зимой: он не замерзает при отрицательных температурах, но дороже воды и требует более мощного насоса.

Водяное отопление — основной вариант для частного дома с газовым или твердотопливным котлом. Электрическое подходит для небольшого утеплённого дома без газа. Воздушное выбирают редко — обычно когда нужна совмещённая система отопления и вентиляции.

Любая водяная система состоит из четырёх элементов: котла, труб, радиаторов и запорно-регулирующей арматуры. Котёл нагревает теплоноситель, трубы доставляют его к радиаторам, радиаторы отдают тепло в помещения, а арматура позволяет отключать и настраивать отдельные участки.

Однотрубная и двухтрубная система отопления: в чём разница

Однотрубная система отопления — это схема, в которой радиаторы подключены к одной трубе последовательно. Теплоноситель проходит через первый радиатор, отдаёт часть тепла и идёт дальше, уже остывшим. Поэтому последние радиаторы в цепочке всегда холоднее первых. Чтобы выровнять температуру, приходится увеличивать число секций у дальних радиаторов или ставить байпасы с регулировкой.

Двухтрубная система отопления разводит подачу и обратку по двум отдельным трубам. К каждому радиатору подходит горячая подача и отходит остывшая обратка. Все радиаторы получают теплоноситель примерно одной температуры, поэтому прогреваются равномерно. Двухтрубная схема — разновидность системы отопления частного дома, которая стала стандартом для домов от двух этажей.

Однотрубную схему выбирают для небольшого одноэтажного дома с тремя-пятью радиаторами и ограниченным бюджетом. Двухтрубную — для дома от двух этажей, где важна равномерность прогрева и возможность регулировать температуру в каждой комнате отдельно.

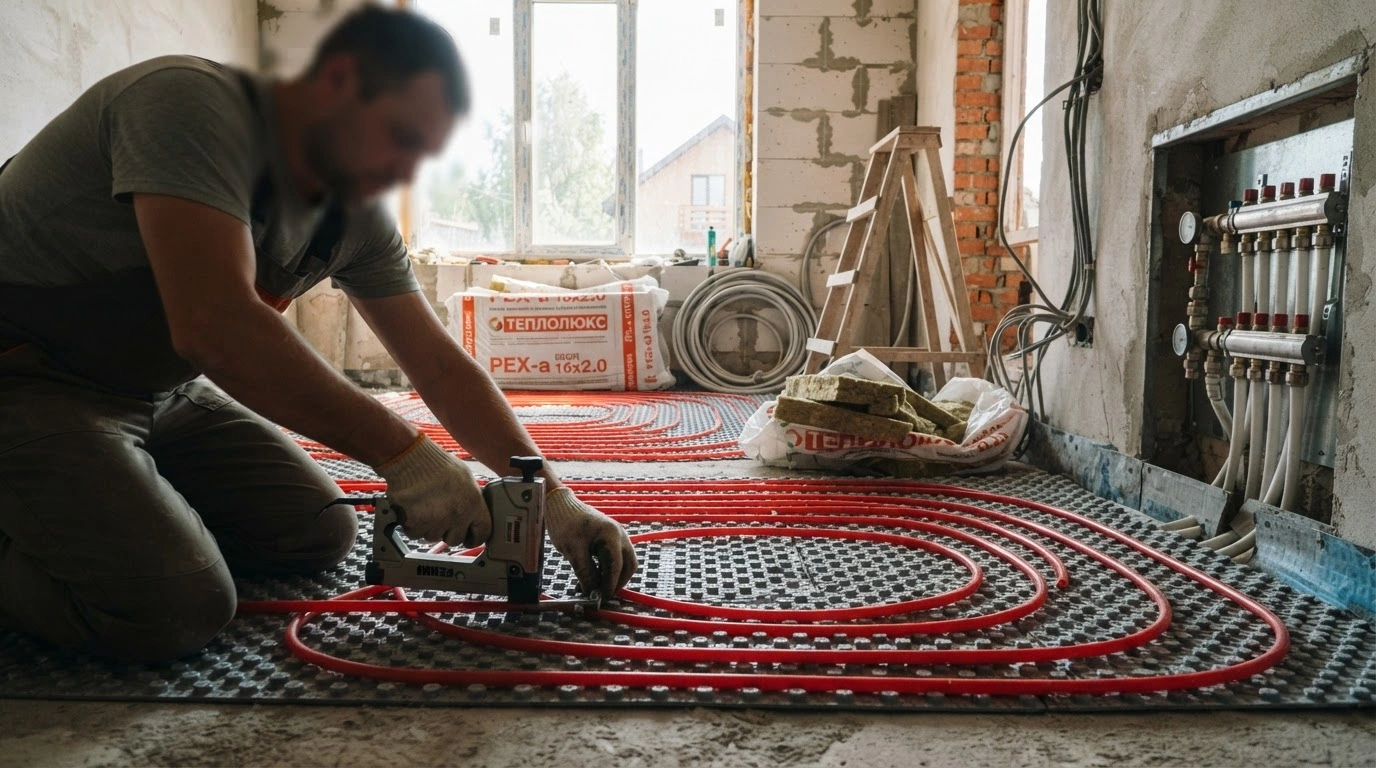

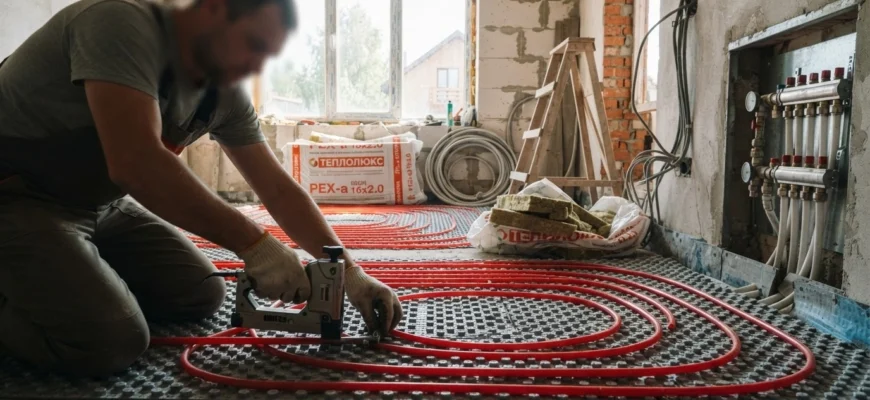

Коллекторная (лучевая) схема отопления

Коллекторная система отопления — это развитие двухтрубной схемы, при котором каждый радиатор подключается к распределительному коллектору отдельной парой труб. От коллектора к каждому радиатору идёт своя подача и своя обратка, без промежуточных соединений. Коллекторная система — разновидность двухтрубной, а не отдельный экзотический вариант.

Главное отличие от классической двухтрубной схемы — отсутствие тройников на магистралях. В классической схеме радиаторы врезаются в общую трубу последовательно, в коллекторной — каждый контур независим от остальных с самого начала. Это упрощает регулировку: на коллекторе ставят расходомеры и термостатические клапаны, и каждую комнату настраивают отдельно.

Плюсы коллекторной схемы: независимая регулировка каждого контура, удобство скрытой разводки в стяжке пола, отсутствие соединений в стене или полу. Минусы — больше труб и монтажных работ, выше стоимость. Коллекторную схему выбирают, когда нужна тонкая настройка температуры по комнатам и разводку хотят полностью спрятать.

Естественная и принудительная циркуляция теплоносителя

Естественная циркуляция работает за счёт разницы плотности горячей и холодной воды. Нагретый теплоноситель поднимается от котла вверх, проходит по радиаторам, остывает и опускается обратно. Для этого трубы укладывают с уклоном, а котёл ставят ниже уровня радиаторов. Насос такой системе не нужен.

Ограничения естественной циркуляции жёсткие: длина контура до 30 метров, один этаж, трубы большого диаметра. В двухэтажном доме или при длинной разводке вода просто не продавится через контур без насоса. Поэтому в современных домах естественную циркуляцию почти не применяют.

Принудительная циркуляция требует циркуляционный насос, который прокачивает теплоноситель по контуру с заданной скоростью. Насос снимает ограничения по длине труб и этажности, позволяет использовать трубы меньшего диаметра и точнее регулировать температуру.

Принудительная циркуляция — не роскошь, а необходимость для домов с длинной разводкой и больше одного этажа.

При отключении электричества насос останавливается, и дом с принудительной циркуляцией перестаёт отапливаться. Для таких случаев ставят резервный генератор или источник бесперебойного питания для насоса.

Как рассчитать мощность котла для отопления частного дома

Мощность котла — это количество тепла, которое котёл отопления должен выдавать, чтобы компенсировать теплопотери дома. Базовый ориентир для утеплённого дома в средней полосе России — примерно 1 кВт на 10 м² отапливаемой площади. Это прикидочная цифра, а не норматив: точный расчёт делают по методике теплового расчёта из действующего СП по отоплению и вентиляции.

На фактическую потребность в тепле влияют четыре поправки. Высота потолков выше 3 метров увеличивает объём воздуха, который нужно прогреть. Качество утепления стен, окон и кровли меняет теплопотери в разы. Регион определяет расчётную зимнюю температуру: для юга и севера базовый норматив различается. Число наружных стен тоже важно: угловая комната теряет больше тепла, чем внутренняя.

Запас мощности котла нужен, чтобы котёл не работал на пределе в самые холодные дни и чтобы оставался резерв на нагрев горячей воды. Обычно закладывают 15–20 % сверх расчётной мощности.

Завышать запас произвольно не стоит: котёл с большим избытком мощности чаще тактует — включается и выключается, что снижает его ресурс.

Пример расчёта для условного дома площадью 120 м² в средней полосе:

1. Базовая мощность: 120 м² ÷ 10 = 12 кВт
2. Поправка на высоту потолков 3,2 м: 12 × 1,05 = 12,6 кВт
3. Поправка на среднее утепление: 12,6 × 1,2 = 15,1 кВт
4. Запас 15 %: 15,1 × 1,15 = 17,4 кВт

Итог — котёл мощностью около 18 кВт. Для точного подбора теплопотери дома считает проектировщик по нормативной методике.

Расчёт диаметра труб и подбор радиаторов

Диаметр трубопровода подбирают под тепловую нагрузку участка: чем больше тепла должен перенести участок, тем больше диаметр. Магистраль от котла несёт тепло для всего дома, поэтому она самая толстая. Подводка к одному радиатору — самая тонкая. Заниженный диаметр трубы увеличивает сопротивление потоку, насос работает с перегрузкой, а дальние радиаторы недополучают тепло.

Цифры в таблице — ориентир для прикидочного расчёта, а не замена проектного гидравлического расчёта. Точный диаметр подбирает проектировщик с учётом длины участка, скорости теплоносителя и характеристик насоса.

Число секций радиатора отопления считают от теплопотерь комнаты и теплоотдачи одной секции. Теплоотдача секции указана в паспорте радиатора: у алюминиевых и биметаллических моделей это обычно 180–200 Вт. Для комнаты с теплопотерями 1,5 кВт и секцией 190 Вт нужно 1500 ÷ 190 ≈ 8 секций. Точный расчёт теплопотерь комнаты делает проектировщик, но прикинуть число секций можно и самостоятельно.

Частые ошибки при монтаже и разводке отопления

Занижение мощности котла или диаметра труб «для экономии» — самая частая ошибка. Котёл не добирает температуру в морозы, а тонкие трубы не пропускают нужный объём теплоносителя. Итог — холодный дом и перерасход топлива: котёл работает дольше, а тепла всё равно не хватает.

Неправильный уклон труб при естественной циркуляции останавливает движение теплоносителя. Вода застаивается, радиаторы прогреваются неравномерно, а в системе появляются воздушные пробки. Для естественной циркуляции уклон подающей магистрали делают 5–10 мм на метр в сторону движения воды.

Установка радиаторов без учёта теплопотерь конкретной комнаты приводит к тому, что в угловой комнате с двумя наружными стенами ставят столько же секций, сколько во внутренней. Угловая комната остаётся холодной, хотя котёл работает исправно.

Отсутствие запорной арматуры на отдельных контурах — ошибка, которая проявляется при первом же ремонте.

Чтобы заменить один радиатор или подтянуть соединение, приходится сливать теплоноситель из всей системы и останавливать отопление во всём доме.

Занижение мощности котла даёт холодный дом в морозы и перерасход топлива. Неправильный уклон труб оборачивается воздушными пробками и неравномерным прогревом. Радиаторы без учёта теплопотерь комнаты оставляют холодными угловые помещения. Отсутствие запорной арматуры лишает возможности локального ремонта без слива всей системы. Трубы разного диаметра без гидравлического расчёта перегружают насос и недогревают дальние радиаторы.

Как выбрать схему отопления для своего дома

Для небольшого одноэтажного дома с тремя-пятью радиаторами и ограниченным бюджетом оправдана однотрубная схема. Она дешевле в монтаже, а неравномерность прогрева при коротком контуре почти незаметна. Если дом одноэтажный, но комнат больше пяти, лучше сразу смотреть в сторону двухтрубной схемы.

Дом от двух этажей или с раздельным регулированием комнат — это двухтрубная или коллекторная схема. Двухтрубная дешевле и проще в монтаже, коллекторная удобнее в настройке и позволяет полностью спрятать трубы в стяжку. Выбор между ними — вопрос бюджета и требований к регулировке.

Газовое отопление — самый частый источник тепла для перечисленных схем в частном доме. Газовый котёл работает с любой разводкой, а его мощность подбирают по тому же расчёту, что и для других типов котлов.

Универсальной «лучшей» схемы отопления нет — выбор определяют площадь дома, бюджет и тип котла.

При выборе смотрите в первую очередь на три параметра: площадь и этажность дома, бюджет на трубы и монтаж, тип котла. Для одноэтажного дома до 100 м² достаточно однотрубной схемы с принудительной циркуляцией. Для дома от двух этажей — двухтрубная схема, а если нужна тонкая настройка по комнатам — коллекторная. ## Частые вопросы

Можно ли сделать отопление в частном доме без насоса?

Можно, если дом одноэтажный, контур короче 30 метров, а котёл стоит ниже уровня радиаторов. На практике такие условия встречаются редко, поэтому в большинстве домов ставят циркуляционный насос с резервным питанием на случай отключения электричества.

Какой теплоноситель лучше — вода или антифриз?

Для постоянно отапливаемого дома — вода: она дешевле, у неё выше теплоёмкость, и насос работает с меньшей нагрузкой. Антифриз выбирают для домов, которые зимой периодически остаются без отопления: он не замерзает и не разрывает трубы.

Сколько стоит монтаж системы отопления в частном доме?

Стоимость зависит от схемы разводки, площади дома и типа котла. Коллекторная схема дороже двухтрубной из-за большего числа труб и монтажных работ, однотрубная — самая бюджетная. Точную смету считает подрядчик после проекта отопления.

Читайте также

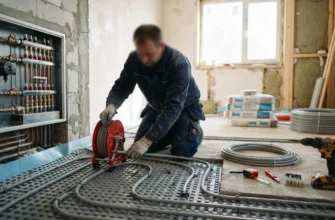

• Какое отопление в частном доме выбрать: газ, электричество, дрова
• Какой радиатор отопления лучше: виды, расчёт секций, подключение

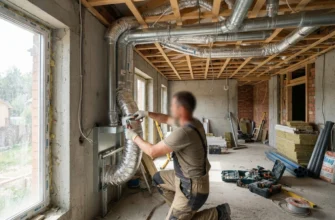

• Вентиляция в частном доме: приток, вытяжка, расчёт воздухообмена
