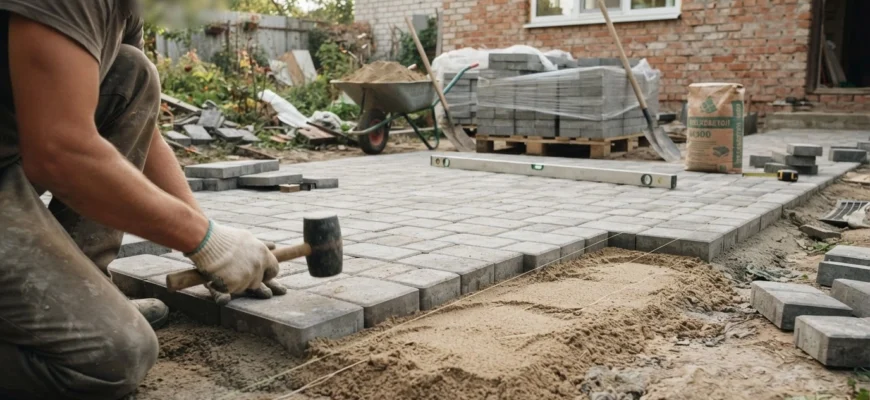

Укладка тротуарной плитки: основание, уклон, швы

Тротуарная плитка держится не на клею и не на самой плитке — она держится на том, что под ней. Если нет правильного «пирога» из щебня и песка, нет уклона для стока воды и нет заполненного шва, плитка просядет и потрескается за один сезон. Разбираем все три условия по порядку.

Что определяет прочность тротуарной плитки

Плитка «гуляет» даже у аккуратных мастеров не потому, что попалась бракованная. Она смещается, потому что под ней нет жёсткого и ровного основания, вода не уходит с поверхности, а швы между элементами пустые. Сама плитка — это верхний слой, который принимает нагрузку и передаёт её вниз. Если внизу слабое место, плитка просядет, треснет или разойдётся.

Результат определяют три параметра: основание, уклон и шов. Основание распределяет нагрузку от ног, тачки или автомобиля на грунт. Уклон отводит воду, которая при замерзании разрывает конструкцию изнутри. Шов фиксирует каждую плитку на месте и не даёт ей сдвигаться под нагрузкой. Если хотя бы один параметр пропущен, остальные не спасут.

Укладку можно сделать своими руками, если участок небольшой — дорожка или площадка до 20–30 м². Для уплотнения основания понадобится виброплита, её берут в аренду на день. На больших площадях и под парковку автомобиля лучше нанять бригаду с профессиональным инструментом: ручная трамбовка не даст нужной плотности, а ошибки на большой площади обойдутся дороже.

Плитка ломается не из-за качества плитки, а из-за того, что под ней.

Дальше разбираем по порядку: что купить, какое основание выбрать, как задать уклон, как уложить плитку и чем заполнить швы.

Материалы и инструменты для укладки

До начала работ соберите всё по списку, чтобы не останавливаться посреди процесса. Часть материалов нужна обязательно, часть — по ситуации.

Обязательные материалы:

• тротуарная плитка с запасом 5–10 % на подрезку и бой;
• бордюрный камень — он держит край плитки от расползания;
• щебень фракции 20–40 мм для несущего слоя;
• кладочный песок для выравнивающего слоя и заполнения швов;
• геотекстиль плотностью от 150 г/м² — разделяет слои и не даёт песку уходить в грунт.

Инструменты:

• виброплита — в аренду на день, покупка для разовой работы не окупается;
• правило или ровная доска для выравнивания песка;
• резиновая киянка для подбивки плитки;
• шнур и колышки для разметки;
• уровень длиной от 1 м;
• болгарка с алмазным диском для резки плитки.

При резке плитки болгаркой надевайте защитные очки и респиратор: алмазный диск даёт мелкую каменную пыль, которая оседает в лёгких. Работайте в перчатках — края свежего реза острые.

Какое основание подойдёт: песок, щебень или бетон

Тип основания выбирают по двум параметрам: нагрузка на покрытие и грунт под ним. Дорожка для пешеходов, площадка под мангал и парковка для автомобиля требуют разной подготовки. Глинистый грунт, который плохо пропускает воду и пучинится при замерзании, — отдельный случай.

Песчано-щебёночное основание

Щебень насыпают слоем 10–20 см в зависимости от нагрузки и уплотняют виброплитой в два-три прохода. Сверху кладут геотекстиль, на него — выравнивающий слой кладочного песка толщиной 3–5 см. Песок не трамбуют до каменной плотности: его разравнивают правилом, а окончательное уплотнение происходит вместе с плиткой на финальной трамбовке.

Каждый слой щебня уплотняют отдельно. Если насыпать весь объём сразу и пройти виброплитой один раз, нижняя часть останется рыхлой — через сезон появятся просадки. Для пешеходных дорожек достаточно двух проходов виброплиты по каждому слою.

Бетонное основание

Бетонная подготовка нужна, когда нагрузка постоянная или грунт слабый: парковка под автомобиль, участок с глинистой почвой, площадка с уклоном больше допустимого. Бетон заливают слоем 10–12 см, в стяжке оставляют дренажные отверстия или уклон для отвода воды — иначе вода встанет между бетоном и плиткой и разорвёт покрытие при замерзании.

Бетонное основание дороже песчано-щебёночного в два-три раза, но на слабом грунте это единственный способ избежать просадок. Плитку на бетон укладывают на слой песка или на специальный клей — в зависимости от нагрузки.

Как рассчитать и сделать уклон для стока воды

Минимальный уклон для тротуарной плитки — 10 мм на метр, или 1 %. Это значит, что на каждый метр покрытия поверхность опускается на один сантиметр. Меньше — вода застаивается, больше — по плитке неудобно ходить, а зимой она становится скользкой.

Уклон направляют от дома и от построек к дренажной канаве, газону или ливневой канализации. На дорожке вдоль стены уклон делают поперечным: от стены к краю дорожки. На открытой площадке — в одну или две стороны, к точке сбора воды.

Уклон проверяют по ходу работы уровнем и правилом. Положите правило на уложенный ряд плитки, сверху — уровень. Пузырёк должен смещаться в сторону стока. Проверяйте каждые 2–3 ряда: ошибка в начале укладки к концу площадки превратится в лужу или в обратный уклон.

Если уклона нет или он направлен к дому, вода стоит на плитке, просачивается в швы и размывает песчаный слой. Зимой она замерзает и расширяется — плитка приподнимается и трескается. Исправить это можно только переукладкой всего покрытия.

Пошаговая укладка плитки: от разметки до трамбовки

Порядок операций строгий: нарушение одного шага ломает результат следующих.

1. Разметка. Натяните шнур по границам площадки, отметьте колышками углы и перепады высот.
2. Установка бордюров. Бордюр ставят до укладки плитки, на бетонную подушку. Он фиксирует край и не даёт плитке расползаться под нагрузкой.
3. Укладка основания. Насыпьте и уплотните щебень, уложите геотекстиль, разровняйте песок правилом с учётом уклона.

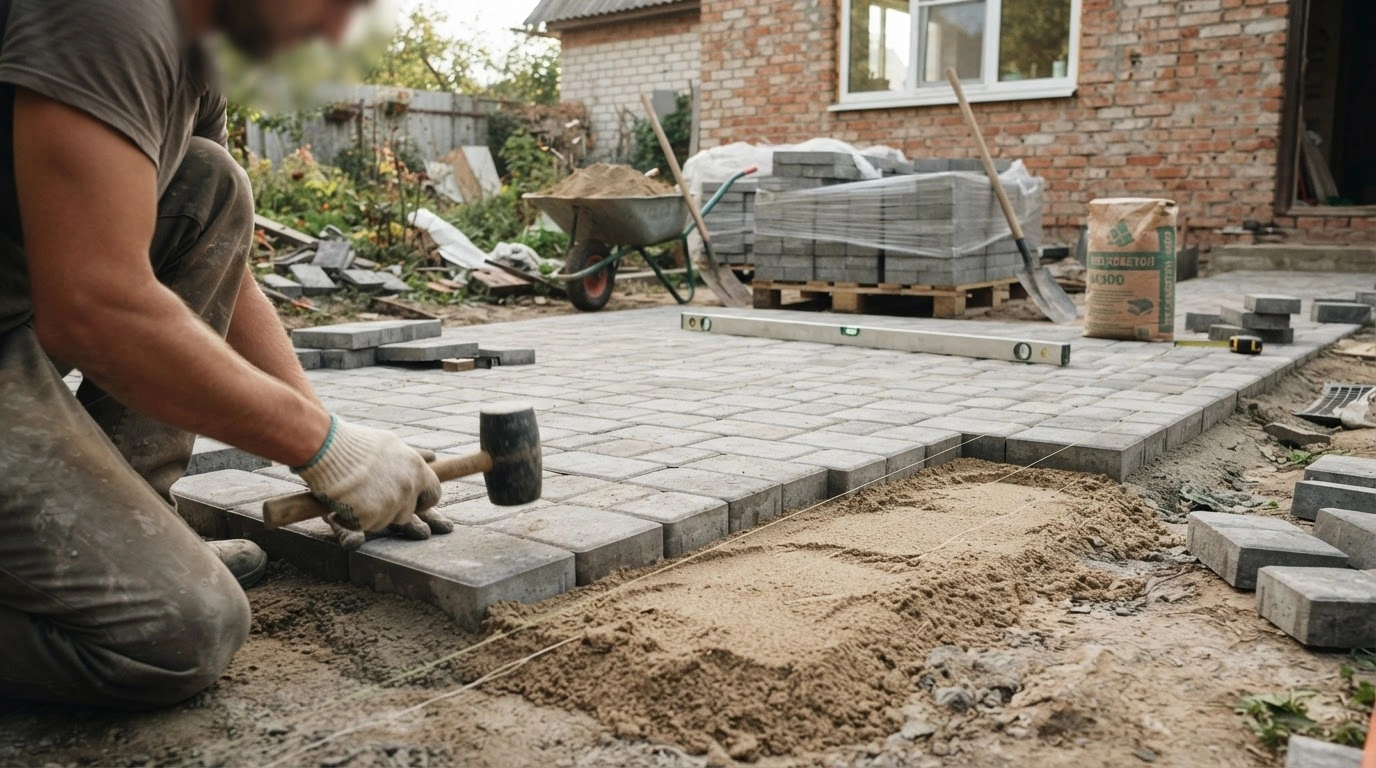

4. Укладка плитки. Начинайте от бордюра или от стены дома, двигайтесь от себя, чтобы не наступать на свежий песок.
5. Подбивка. Каждую плитку подбивайте резиновой киянкой до нужного уровня, проверяйте зазор между соседними элементами — он должен быть 3–5 мм.
6. Резка. Крайние плитки режьте болгаркой с алмазным диском, срез укладывайте к бордюру.
7. Финальная трамбовка. Пройдите виброплитой по всей поверхности через защитную подложку — лист резины или плотного картона.

Трамбовка без защитной подложки трескает плитку: виброплита бьёт по поверхности точечно, и верхний слой не выдерживает удара. Подложка распределяет нагрузку.

Заделка и расшивка швов

Шов — это не финальная мелочь, а часть конструкции. Заполненный шов передаёт нагрузку от одной плитки к соседней и не даёт им смещаться. Пустой шов — это плитка, которая шатается уже через месяц.

Шов заполняют кладочным песком, песчано-цементной смесью или полимерным составом. Кладочный песок — базовый вариант для пешеходных дорожек. Песчано-цементная смесь в пропорции 3:1 даёт более жёсткий шов и подходит для парковок. Полимерный состав дороже, но не вымывается дождями и не прорастает травой.

Шов заделывают сразу после укладки и трамбовки. Песок рассыпают по поверхности и заметают щёткой в зазоры, затем проходят виброплитой с подложкой, чтобы песок осел, и повторяют засыпку.

Пустоты в шве недопустимы: туда попадёт вода, и при замерзании она раздвинет плитки.

В первый год после дождей песок частично вымывается. Раз в сезон проверяйте швы и подсыпайте песок в места, где он просел.

Незаполненный шов — это плитка, которая шатается уже через месяц.

Частые ошибки при укладке и чем они грозят

Каждая ошибка имеет конкретное следствие, которое проявится в первый же сезон.

• Укладка без уплотнения основания. Щебень и песок оседают неравномерно, плитка проседает волнами. Через год покрытие придётся перекладывать.
• Уклон в сторону дома или его отсутствие. Вода стоит у стены, подмывает фундамент и размывает песчаный слой. Плитка трескается после первой зимы.
• Пропуск геотекстиля на глинистом грунте. Песок уходит в глину, основание теряет толщину, плитка проседает. Геотекстиль удерживает слои на месте.
• Слишком узкий или пустой шов. Плитке некуда расширяться при нагреве, края скалываются. Пустой шов не держит плитку от смещения — покрытие расползается.

Сколько стоит укладка тротуарной плитки

Цена за квадратный метр складывается из трёх частей: материалы, работа и вывоз грунта. Материалы — это плитка, щебень, песок, геотекстиль и бордюр. Работа — подготовка основания, укладка и заделка швов. Вывоз грунта — отдельная статья, о которой часто забывают: с площадки 20 м² снимают 3–4 кубометра земли, это одна-две ходки грузовика.

Бетонное основание дороже песчано-щебёночного в два-три раза за счёт цены бетона и работы по заливке. Но на слабом грунте это не выбор, а необходимость: песчаное основание там не выдержит.

Наём бригады выгоднее, когда площадь больше 30 м² или нужна парковка. Бригада привозит свой инструмент, работает быстрее и даёт гарантию на сезон. Для небольшой дорожки аренда виброплиты на день и работа своими руками обойдутся дешевле. Точные расценки зависят от региона — запросите смету у двух-трёх подрядчиков и сравните.

Итог: что проверить перед укладкой и после

Перед укладкой проверьте три вещи: разметка и бордюры стоят по уровню, слои основания уложены и уплотнены, уклон задан в нужную сторону. После укладки проверьте: вода уходит с поверхности, швы заполнены без пустот, плитка не шатается под ногой.

• Разметка и бордюры выставлены по уровню
• Щебень уплотнён виброплитой, геотекстиль уложен
• Уклон 10 мм на метр направлен от дома
• Швы заполнены песком без пустот
• Плитка не шатается при наступании
• Вода уходит с поверхности, луж нет

Если сомневаетесь в уклоне или плотности основания, позовите специалиста для проверки до того, как плитка просядет. Переукладка стоит дороже консультации.

Срок службы плитки определяют три вещи: основание, уклон и шов.

Читайте также

• Укладка брусчатки своими руками: основание, бордюр и швы
• Как укладывать плитку на пол: разметка, клей и расход
• Садовые дорожки: основание, материалы и уклон для воды
• Как затирать швы плитки: пошаговая инструкция и отмывка
• Гаражные ворота своими руками: распашные и подъёмные

Частые вопросы

Можно ли укладывать плитку без бордюра?

Можно, но край покрытия начнёт расползаться под нагрузкой уже в первый сезон. Бордюр держит крайние плитки на месте и не даёт песку вымываться сбоку. Для дорожки, по которой ходят каждый день, бордюр обязателен.

Какой песок нужен для швов?

Кладочный песок — чистый, без глины и органики. Речной песок слишком мелкий и вымывается быстрее. Для парковок используйте песчано-цементную смесь 3:1 — она держит шов жёстче.

Сколько сохнет основание перед укладкой?

Песчано-щебёночное основание не сохнет — оно готово сразу после уплотнения. Бетонное основание набирает прочность 7–14 дней, укладывать плитку раньше нельзя.

Источники

• ГОСТ 17608-2017 «Плиты бетонные тротуарные. Технические условия» — Росстандарт
• СП 82.13330.2016 «Благоустройство территорий» — Минстрой России
• Руководство по укладке тротуарной плитки — производитель BRAER
