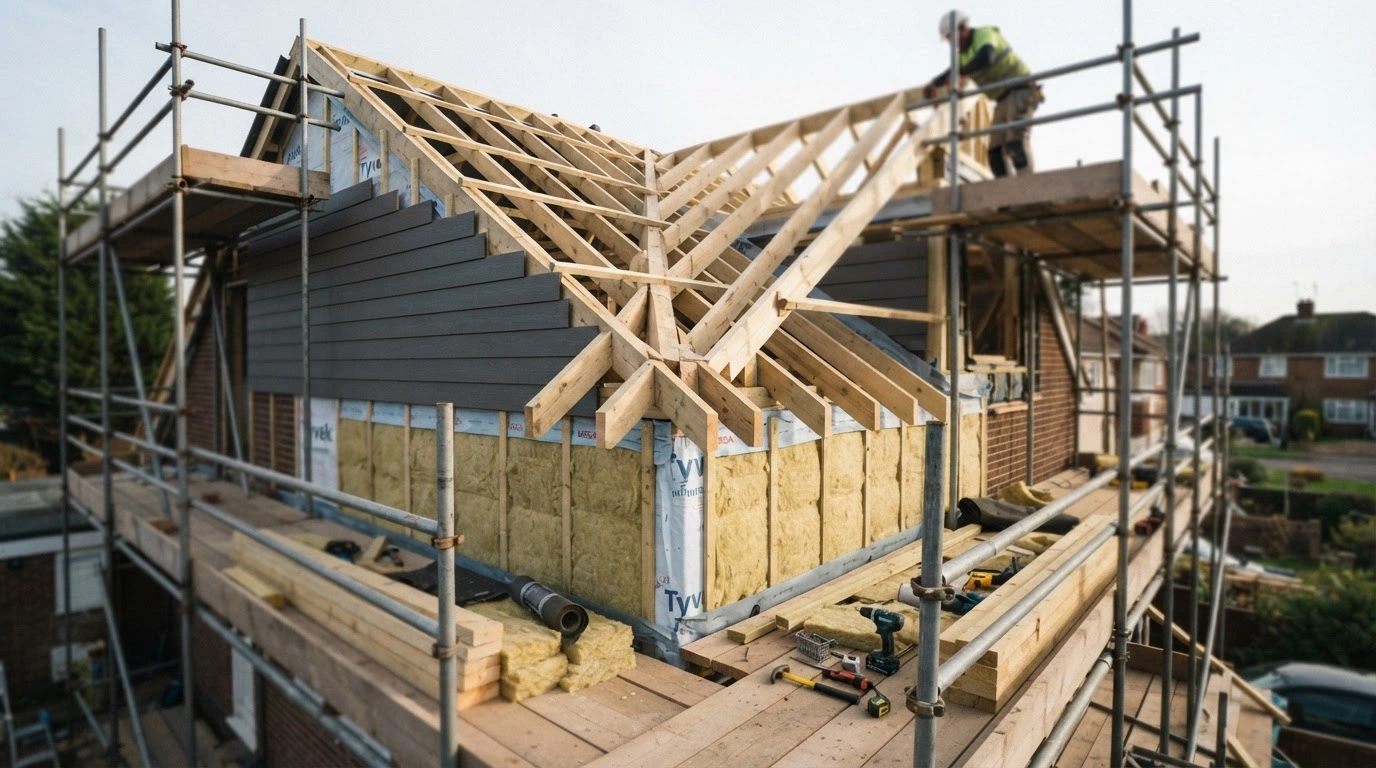

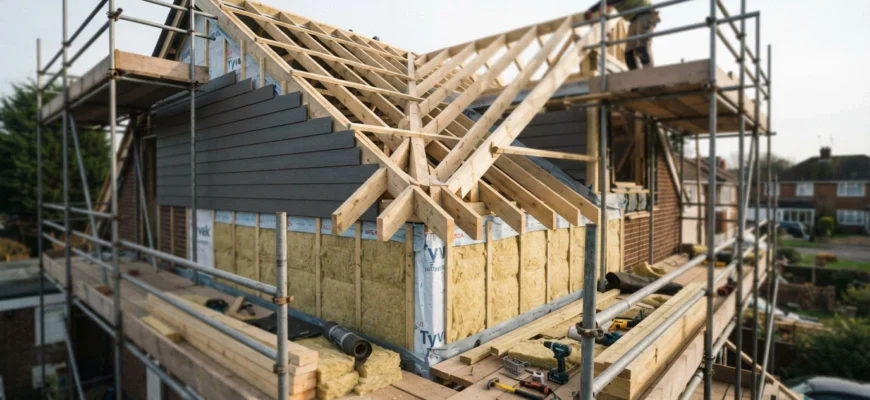

Стропильная система крыши: узлы, шаг стропил, сечение

Стропильная система держит всю кровлю, и ошибка в шаге или сечении стропил вылезает через сезон-два: прогибы, трещины на потолке, протечки на стыках. Разбираем, из чего состоит система, какие узлы в ней главные и как посчитать шаг и сечение стропильной ноги под свою крышу — без сложной матчасти.

Что такое стропильная система и из чего она состоит

Стропильная система — это несущий каркас крыши. Она принимает вес кровельного покрытия, снега и ветра и передаёт его на стены дома. Если каркас собран неверно, кровля не просто протекает — она теряет геометрию, а вместе с ней и способность держать нагрузку.

Базовых элементов три. Стропильная нога — наклонная балка, которая идёт от стены к коньку и несёт обрешётку с кровельным материалом. Мауэрлат — брус, уложенный по периметру стены; он служит опорой для стропильных ног и распределяет нагрузку от них по всей стене, а не точечно. Коньковый прогон — горизонтальная балка в верхней точке крыши, которая соединяет верхние концы стропильных ног.

Конкретная схема зависит от трёх вещей: ширины пролёта, типа кровли и снегового района, в котором стоит дом. Чем больше пролёт и снеговая нагрузка, тем сложнее каркас: появляются дополнительные опоры, подкосы и прогоны.

Висячие и наслонные стропила: в чём разница

Критерий один: есть ли у стропильной ноги промежуточная опора между мауэрлатом и коньком. Если нет — система висячая, если есть — наслонная. От этого зависит, как нагрузка распределяется по элементам и какое сечение нужно.

Висячие стропила

Висячие стропила работают без промежуточной опоры: ноги упираются в мауэрлат снизу и друг в друга сверху, а снизу их стягивает затяжка. Затяжка принимает распор — горизонтальное усилие, которое ноги передают на стены.

Без неё стены просто разъехались бы в стороны.

Такую схему применяют на небольших пролётах — обычно до 6–8 метров — и в домах без внутренних несущих стен. Нагрузка на затяжку и стены здесь выше, чем в наслонной системе, поэтому сечение элементов подбирают с запасом.

Наслонные стропила

Наслонные стропила опираются на промежуточную стену, столбы или прогон. Это снимает распор со стен и позволяет перекрывать большие пролёты меньшим сечением ноги, чем в висячей схеме.

Типичный случай — дом с внутренней несущей стеной посередине. На неё ставят стойки, на стойки — прогон, и стропильные ноги опираются на него в середине пролёта. Нагрузка распределяется по трём точкам вместо двух, и каждый элемент работает с меньшим напряжением.

Шаг стропил: как рассчитать

Шаг стропил — расстояние между соседними стропильными ногами. Его считают не «как удобно», а от нагрузки: чем больше снега и ветра приходится на крышу, тем чаще ставят ноги. Второй фактор — вес кровельного материала: тяжёлая керамическая черепица требует меньшего шага, чем лёгкий профлист. Третий — длина самой стропильной ноги: длинная балка прогибается сильнее, и её нужно либо ставить чаще, либо брать большего сечения.

Типовой диапазон шага — от 600 до 1200 мм. К нижней границе сдвигаются при тяжёлой кровле, большом снеговом районе или длинном пролёте. К верхней — при лёгком покрытии и умеренном климате. Но это ориентир, а не готовое решение: точный шаг под конкретную крышу считают по СП 20.13330 «Нагрузки и воздействия», где заданы снеговые и ветровые коэффициенты для каждого региона.

Шаг и сечение стропил — это один расчёт, а не два отдельных. Меняешь шаг — пересчитываешь сечение, и наоборот.

Связь прямая: увеличили шаг — каждая нога несёт больше нагрузки, значит, сечение нужно больше. Уменьшили шаг — ног больше, нагрузка на каждую ниже, сечение можно взять меньше. Поэтому подбирать шаг без одновременного расчёта сечения бессмысленно.

Сечение стропильной ноги: расчёт

Сечение стропильной ноги зависит от четырёх параметров: пролёта, шага, нагрузки и породы древесины. Чем длиннее пролёт и больше шаг, тем толще нужен брус. Сорт древесины тоже влияет: сосна второго сорта держит меньше, чем сосна первого, и это закладывается в расчёт.

Зависимость от шага обратная: поставили ноги через 600 мм — сечение может быть меньше, чем при шаге 1200 мм, потому что каждая балка несёт вдвое меньшую нагрузку. Именно поэтому шаг и сечение считают вместе, а не подбирают по отдельным таблицам.

Нормативные таблицы сечений есть в СП 64.13330 «Деревянные конструкции». Но читать их нужно с пониманием: таблица даёт сечение под конкретные условия — пролёт, шаг, нагрузку, породу.

Взять из неё число «на всякий случай» и применить к другой крыше — значит заложить ошибку в каркас.

Запас по сечению оправдан, когда вы не уверены в качестве пиломатериала или планируете утепление кровли тяжёлым материалом. Во всех остальных случаях запас — это лишний расход дерева и лишний вес, который стены тоже должны нести.

Основные узлы стропильной системы

В стропильной системе три узла, где чаще всего считают и ошибаются: конёк, опора на мауэрлат и стык с балкой или затяжкой. Разберём каждый.

Стропильная система держится не на дереве, а на узлах — именно там она либо работает, либо расходится.

Коньковый узел

Верхние концы стропильных ног соединяют тремя способами: встык, вполуветровку или через коньковый прогон. Встык — когда торцы ног упираются друг в друга; вполуветровку — когда в каждой ноге выбирают половину толщины и накладывают одну на другую; через прогон — когда обе ноги крепятся к горизонтальной балке.

Простых гвоздей в коньковом узле часто мало: при ветровой нагрузке узел работает на выдёргивание, и гвоздь из торца держит слабо. Поэтому добавляют перфорированные пластины или деревянные накладки на болтах.

Опора на мауэрлат

Здесь стропильная нога передаёт нагрузку на стену. Крепление бывает жёстким и скользящим. Жёсткое фиксирует ногу намертво — его применяют на домах из камня и бетона, где усадки нет. Скользящее оставляет ноге небольшой ход вдоль мауэрлата — оно нужно на срубах и домах из бруса, которые в первые годы дают усадку.

Типовой крепёж — уголки, скобы и перфорированные пластины. Скользящие опоры ставят именно на срубах: они позволяют стропильной ноге смещаться вместе со стеной, не ломая каркас.

Стык стропил с балкой или затяжкой

Этот узел отличается от опоры на мауэрлат по нагрузке: здесь работает не только вертикальное давление, но и растяжение, особенно в висячих системах. Затяжка тянет, стропильная нога давит — и крепёж должен держать оба усилия.

Именно здесь чаще всего экономят: ставят пару гвоздей вместо полноценного соединения. Последствие — постепенное расхождение узла, трещины в затяжке и провисание кровли. На этом узле экономия не окупается.

Крепление стропил к мауэрлату: способы

Есть два принципиальных подхода: с запилом и без запила. Запил — это вырез в стропильной ноге, которым она садится на мауэрлат. Такое крепление жёстче и надёжнее, но ослабляет сечение ноги в самом нагруженном месте. Без запила нога просто опирается на мауэрлат и фиксируется крепежом — сечение сохраняется, но узел требует больше металла.

Из крепежа в типовом случае работают три варианта. Перфорированные пластины и уголки — основной крепёж для жёсткого соединения: их ставят с двух сторон ноги и крепят саморезами или ершёными гвоздями. Скользящие опоры — для домов из бруса и срубов, где нужен ход на усадку. Скобы — дополнительный крепёж, который страхует узел от смещения.

Одних гвоздей для ветровой нагрузки обычно недостаточно: ветер работает на отрыв кровли, и гвоздь, забитый вертикально, держит отрыв хуже, чем пластина с несколькими точками крепления. Поэтому в узле мауэрлат–стропило комбинируют: пластина или уголок как основной крепёж, гвозди или саморезы как фиксация.

Усиление стропильной системы: подкосы и прогоны

Усиление — это не обязательный элемент любой системы, а инструмент экономии материала. Когда пролёт или снеговая нагрузка растут, вместо бесконечного увеличения сечения стропильной ноги выгоднее добавить опору.

Подкосы — наклонные брусья, которые упираются в стропильную ногу в середине пролёта и передают часть нагрузки на стойку или стену. Один подкос сокращает расчётный пролёт ноги вдвое, а значит, позволяет взять меньшее сечение. На пролётах от 6 метров подкосы часто выгоднее, чем толстый брус.

Прогоны работают похоже: горизонтальная балка под стропильными ногами принимает их вес и передаёт на стойки. На больших пролётах прогон — альтернатива увеличению сечения: вместо бруса 200×200 ставят ноги 150×50 и прогон, который их поддерживает. По расходу дерева это часто дешевле, а по жёсткости — надёжнее.

Частые ошибки монтажа стропильной системы

Ошибки в стропильной системе редко видны сразу. Они проявляются через сезон-два, когда кровля уже закрыта и переделка стоит как новый каркас. Вот четыре типовые.

• Шаг «на глаз» без привязки к кровельному материалу. Поставили ноги через метр под тяжёлую черепицу — обрешётка провисает, черепица трещит, кровля теряет герметичность.
• Жёсткое крепление на мауэрлате без зазора на усадку. На срубе или брусовом доме стены садятся, а жёстко закреплённые стропила не дают им двигаться — узлы ломает, появляются трещины в стенах и потолке.
• Экономия на крепеже в узлах вместо экономии на сечении. Взяли брус с запасом, но узлы собрали на гвоздях — каркас держит вес, но расходится в соединениях.
• Подбор сечения по памяти, а не по расчёту. Чужой проект с другим пролётом и снеговым районом не переносится на вашу крышу — сечение, которое держало у соседа, у вас может прогнуться.

Как понять, что стропильная система рассчитана и собрана верно

Перед тем как закрывать каркас обрешёткой и кровельным материалом, проверьте четыре вещи.

• Шаг и сечение подтверждены расчётом под конкретную снеговую и ветровую нагрузку вашего региона, а не взяты по памяти или из чужого проекта.
• Все критичные узлы — конёк, опора на мауэрлат, стык с затяжкой — закрыты нужным крепежом: пластинами, уголками или скользящими опорами, а не только гвоздями.
• Нет видимого прогиба стропильных ног под собственным весом обрешётки: если балка уже провисает без кровли, с кровлей и снегом прогиб станет критичным.
• Если пролёт больше 6 метров, снеговой район высокий или кровля тяжёлая — расчёт стоит заказать инженеру-проектировщику, а не считать самостоятельно.

Если хотя бы по одному пункту есть сомнения, дешевле остановиться сейчас и пересчитать, чем разбирать готовую кровлю через два сезона.

Читайте также

• Кровля крыши: материалы, кровельный пирог и узлы
• Фасадная штукатурка: системы, армирование и технология нанесения
• Система отопления в частном доме: схемы разводки и расчёт
• Как утеплить дом снаружи: материал, толщина, узлы

Частые вопросы

Можно ли взять шаг и сечение стропил из готового проекта соседа?

Нет. Проект считается под конкретный пролёт, снеговой район, тип кровли и породу дерева. Совпадение всех четырёх параметров — редкость, а несовпадение любого из них меняет расчёт.

Что дешевле: чаще поставить стропила или взять большее сечение?

Зависит от цен на пиломатериал в вашем регионе и от пролёта. На коротких пролётах чаще выгоднее меньшее сечение с меньшим шагом, на длинных — наоборот. Точный ответ даёт только сравнительный расчёт двух вариантов.

Нужно ли усиление, если дом одноэтажный и крыша простая?

Не всегда. Усиление нужно, когда пролёт или нагрузка превышают возможности стропильной ноги выбранного сечения. Если расчёт показывает, что нога проходит без подкосов и прогонов, усиление — лишний расход материала.
